小型锅炉除尘器整体结构 除尘器配件的特点

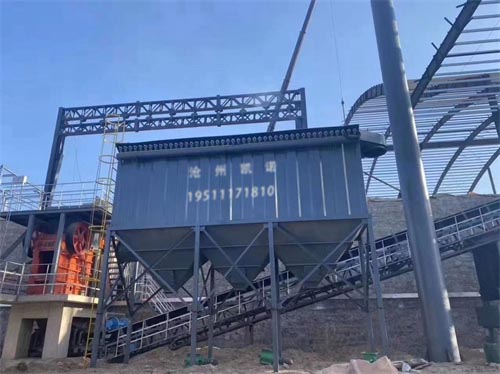

小型锅炉除尘器由灰斗、外箱体、过滤袋、自动除尘吹风装置等部件组成。在工作过程中，高温烟气从进气口进入除尘器，首先遇到进气管中间的过滤区，气流转向灰斗。由于重力沉降，灰尘颗粒直接落入灰斗底部，起着预收集灰尘的作用,同时气流速度变慢,随着气流的转动，轻微的灰尘向上进入除尘器内部。，并通过过滤灰尘被滤袋堵塞，积聚在滤袋的外表面。过滤后的清洁气体通过滤袋进入箱的上部净气室，通过感应风机排放到空气中。

1、过滤布袋

过滤材料的耐热性,由于过滤材料的耐热性，锅炉排烟温度已成为一个重要的考虑因素。在自动排烟温度控制系统的含尘气体进入除尘器，烟气温度才得以控制，我们采用性能稳定和耐油功能180℃过滤材料，其瞬时耐温性可达到210℃保护其过滤效果的优良滤袋。

2、除尘器骨架

为了防止袋笼腐蚀，影响滤袋的使用寿命，袋笼采用八根冷拔钢丝镀锌，骨架一对一设备制造。骨架成型后，车身和焊接强度大，垂直度好，光滑、美观、实用。一般来说，布袋在连续运行的情况下使用两年，但旋风处理器和火花捕集器的使用可以取消直接进入布袋并烧毁布袋的热飞灰，减少进入布袋除尘器的灰尘量，有利于减少磨损，延长布袋的使用寿命。

3、脉冲阀

喷吹系统①我们设计的脉冲阀可以提供脉冲阀3使用寿命保护年以上。电磁导向提供简单效果优良的连接方式、人性化设计的连接配件和安装工具，便于维护；②值得信赖的压缩空气管道设计优良降低了压缩空气的实际消耗量。设备储气柜满足设备间歇性需要大量压缩空气的需要，将平均压缩空气供应降低到水平，达到节能目的；

4、除尘器外壳

与其他场合相比，生物质烟气温净化比其他场合更注重保温，烟气温度下降较大，会有水蒸气冷凝。箱内温度与烟气的平均温差应小于5℃。焊接处应涂上性能稳定涂料，并铺设外壳50mm外壳采用保温棉0.8mm镀锌板折成型。

5、清灰喷吹

除尘系统采用脉冲除尘方法.压缩空气（0.4~0.64MPa）诱导被净化的气体组成脉冲气流，定时喷灰控制设计,喷吹周期为760s。

6、除尘器灰斗

为了防止积灰，锅炉的粉尘流动性很差。箱体和灰斗采取措施防止积灰，减少箱体内脱酸产物的积累和附着。灰斗四壁与水平面之间的夹角60℃，四角圆弧，便于卸灰。灰斗配有加热装置，防止四壁过冷造成灰尘粘结。袋式除尘器在运行过程中，排灰和输灰装置连续运行，灰斗内尽量不要积灰。

7、除尘器阻火器

火花捕集器设置在火花装置通风除尘系统管道上，防止火花进入除尘器烧坏滤袋。

8、除尘器风机

控制系统的通风除尘系统，需要配套的风机和空气压缩机来驱动三相四线系统的电源。除尘器应配备除尘器1台式脉冲控制器。脉冲仪器安装在除尘器附近。控制柜（箱）的电源由施工方提供。需要将电缆拉到控制柜内的主开关桩上。同时，请提供一个公共接地电极，以方便地线连接。本方案所需的两套通风和除尘系统使用原风扇。

9、除尘器气包

压缩空气：需要脉冲布袋除尘器1个2立方米（PPCS64-4）储气罐及相关的配气设备和管道。空气压缩机系统向气体供应1袋式除尘器的除尘工作。
